VXLAN(Virtual eXtensible LAN)
핵심 키워드
VLAN 확장, 터널링, 오버레이 네트워크, VTEP, NVE, VNI, 캡슐화, 네트워크 가상화
- 깔끔하게 정리되지 않은 상태입니다. 저 또한 네트워크 부문은 공부하는 입장이어서 ...
제가 나중에 개인적으로 참고하기 위한 형태로 우선 포스팅합니다. -
VXLAN 개념
VLAN 기능을 확장한 기술
레이어 3 네트워크 기반으로 레이어 2 연결을 확장하기 위해 터널링을 사용하여
데이터센터 연결을 제공하는 캡슐화 프로토콜

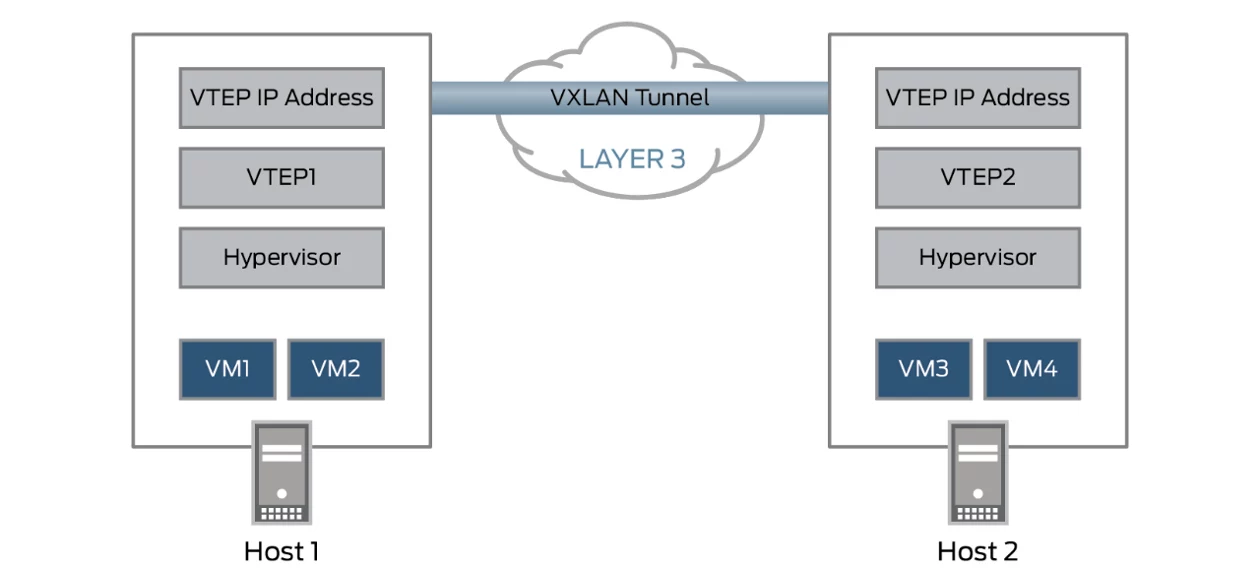

VXLAN 동작방식
VXLAN은 레이어 2 이더넷 프레임을 레이어 3 UDP 패킷으로 캡슐화하여
물리적 레이어 3 네트워크로 확장되는 가상화된 레이어 2 서브넷 또는 세그먼트의 생성을 가능케 하는
터널링 프로토콜입니다.
각 레이어 2 서브넷은 트래픽을 세그먼트 분할하는 VXLAN 네트워크 식별자(VNI)로 식별됩니다.
패킷의 캡슐화 및 캡슐화 해제를 수행하는 엔티티를 VXLAN 터널 엔드포인트(VTEP)라고 합니다.
○ VTEP (VXLAN Tunnel End-Point or Virtual Tunnel End-Point)
VTEP은 VXLAN 터널을 구성하는 종단 장비입니다.
○ NVE (Network Virtual Interface)
VTEP 장비가 사용하는 가상의 인터페이스입니다.
해당 인터페이스를 통해 다른 VTEP 장비들과 Tunnel을 맺고
VXLAN Encapsulation 및 Decapsulation을 수행합니다.
NVE는 VTEP 당 오직 1개만 생성됩니다.
○ VNI (Virtual Network Indentifier)
VXLAN Network Model에서 볼 수 있듯이 VNI는 식별자이며 VLAN ID와 유사합니다.
VNI는 tenant를 식별하며, 다른 VNI를 할당받은 VM들은 Layer 2 환경에서 서로 통신하지 못합니다.
VXLAN 헤더에서 VNI는 24 bit이며 최대 1600만 개의 VNI를 생성할 수 있습니다.
VXLAN Packet format
VLAN과 VxLAN 특징 비교
